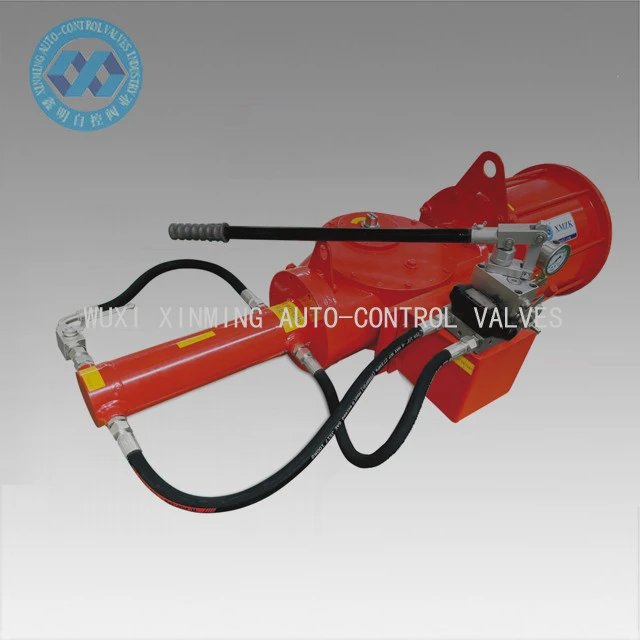

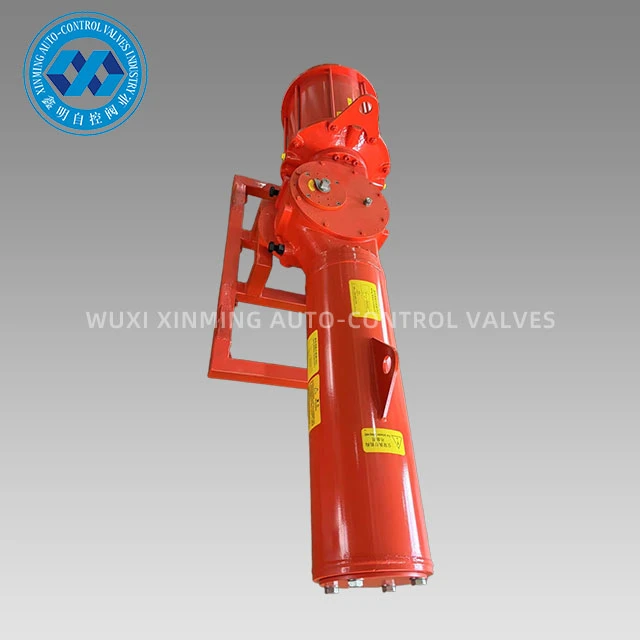

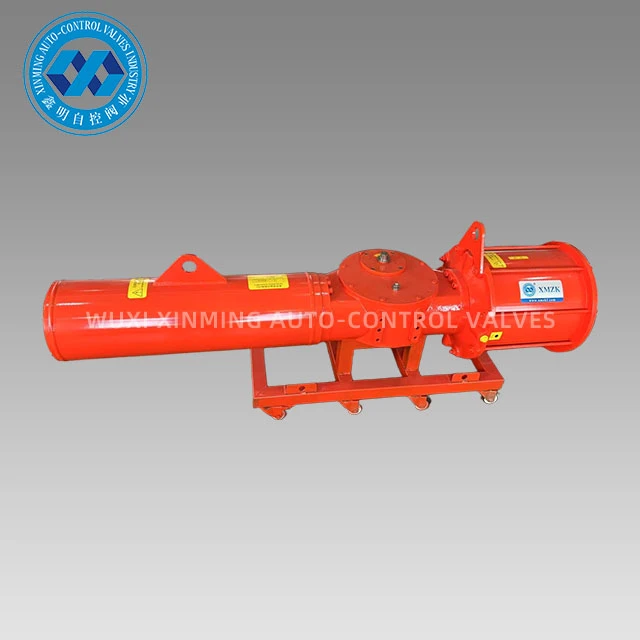

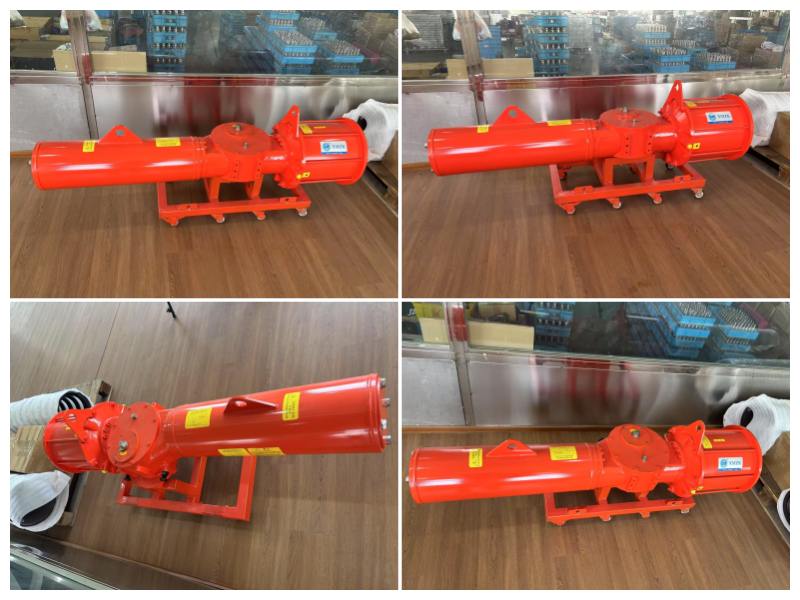

Spring Return Scotch Yoke Niwmatig Actuator

Mae Actuator Niwmatig Yoke Scotch Spring Return yn ddyfais gyrru ddibynadwy iawn sydd wedi'i chynllunio ar gyfer rheoli falfiau diwydiannol. Mae'n defnyddio mecanwaith trawsyrru Scotch Yoke unigryw i drosi pŵer aer cywasgedig yn symudiad cylchdro 90 gradd, ac mae'n gwireddu swyddogaeth ailosod awtomatig trwy wanwyn cryf, gan sicrhau bod y falf yn dychwelyd yn gyflym i safle diogel (yn gwbl agored neu wedi'i gau'n llawn) mewn achos o fethiant aer neu argyfwng. Mae dyluniad modiwlaidd y Spring Return Scotch Yoke Niwmatig Actuator yn cefnogi rhyngwyneb safonol ISO 5211 / NAMUR, gellir ei addasu i wahanol fathau o falfiau pêl a falfiau glöyn byw, a gellir ei gyfarparu â switshis terfyn, falfiau solenoid ac ategolion eraill ar gyfer rheolaeth awtomatig. O'i gymharu â actuators rac a phiniwn traddodiadol, mae gan y strwythur iau scotch effeithlonrwydd mecanyddol uwch a bywyd gwasanaeth hirach, ac mae'n ddewis delfrydol ar gyfer rheoli falf o dan amodau peryglus. Mae'r adeiladwaith iau scotch yn opsiwn ardderchog ar gyfer rheoli falf mewn sefyllfaoedd peryglus oherwydd mae ganddo fywyd gwasanaeth hirach ac effeithlonrwydd mecanyddol uwch na gweithredwyr rac a phiniwn confensiynol.

Nodweddion Cynnyrch:

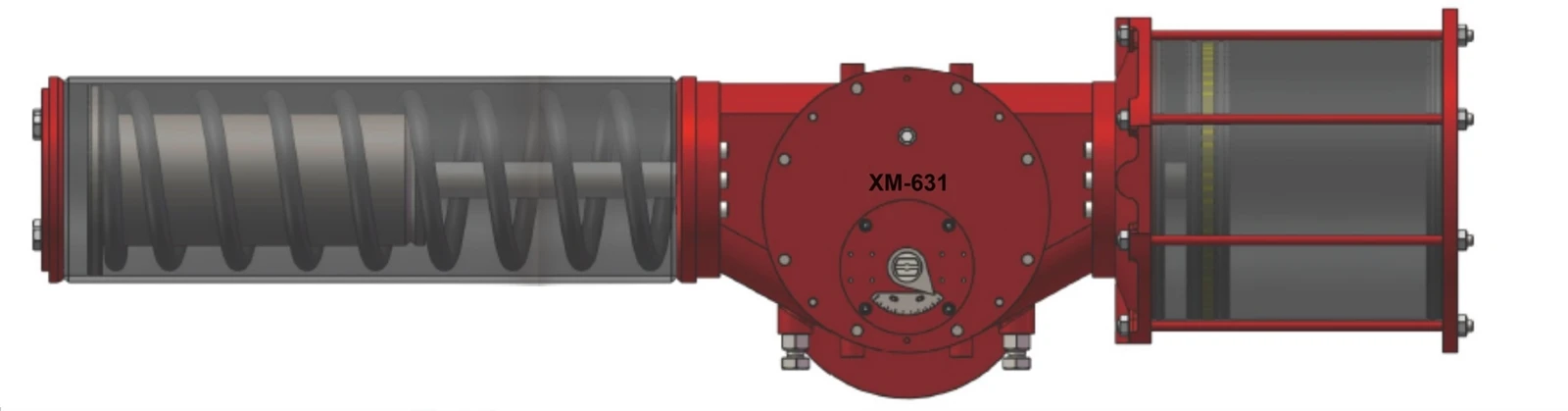

1. Mae yna ddau fath o actuators niwmatig iau scotch XM: cymesur a gogwyddo, sy'n cyfateb i ddau nodwedd torque allbwn gwahanol. Mae gan yr actuator iau scotch gogwyddo torque cychwyn uchel a trorym gweithredu isel, sy'n addas ar gyfer rheoli falfiau glöyn byw. Mae gan yr actuator iau scotch cymesur gromlin trorym fwy cytbwys ac mae'n bennaf addas ar gyfer rheoli falfiau pêl a falfiau plwg.
2. Gellir cymhwyso'r cylchoedd O- sydd wedi'u crynhoi â deunyddiau deuol (rwber a PFA) i wahanol dymereddau ac amodau gwaith.
Mae'r dyluniad cylch a dwyn dwbl O- yn sicrhau sefydlogrwydd a dibynadwyedd y silindr modiwlaidd.
3. Gall trorym allbwn y math dychwelyd gwanwyn XM gyrraedd mwy na 140,000Nm, a gall trorym allbwn y math actio dwbl gyrraedd mwy na 250,000Nm.
Pwysau gweithio: 0.3-0.6MPa.
4. Mae modiwl corff y ganolfan a'r modiwl silindr wedi'u gwneud o haearn hydwyth neu ddur carbon i sicrhau cryfder digonol. Mae'r strwythur cyffredinol yn gryno, ac mae'r dyluniad yn hardd ac yn gydlynol. Mae'r wialen iau a'r piston yn sicrhau'r allbwn torque gorau.
5. Mae ffrithiant isel, deunyddiau cyfansawdd oes hir yn osgoi cyswllt uniongyrchol rhwng metel a metel, gan wneud cynnal a chadw ac ailosod yn gyflym ac yn hawdd.
6. Mae'r siafft allbwn yn cydymffurfio â'r safonau ISO5211 a NAMUR diweddaraf. Gellir addasu ei faint, ac mae dur di-staen yn ddewisol.
7. Mae dangosydd sefyllfa safonol NAMUR yn hwyluso gosod ategolion megis blychau switsh terfyn a gosodwyr.
8. Gall dau bollt annibynnol y gellir eu haddasu ar ongl addasu strôc y falf o -6 gradd i 96 gradd, sy'n helpu i ymestyn oes gwasanaeth y sedd falf.

Yr egwyddor yw bod:

mae aer cywasgedig yn mynd i mewn i'r siambr i wthio'r piston i wneud symudiad llinellol, a thrwy strwythurau trawsyrru'r pin iau a'r rhigol iau, bydd cynnig llinellol y piston yn cael ei drawsnewid yn gynnig cylchdro yr iau, ac yn gyrru'r siafft allbwn i gylchdroi, gan gyflawni rheolaeth y falf.
