Egwyddor Gwaith Cydweithredol
Cyswllt Rheoli:
PLC/Rheolwr → Falf Solenoid Signal Trydanol → Newid Sianel Aer Cywasgedig → Gweithred actuator niwmatig (On/Off/Addasu).
Proses nodweddiadol:
Mae'r falf solenoid yn cael pŵer, yn newid y llwybr nwy, ac mae'r aer cywasgedig yn mynd i mewn i'r siambr actuator;
Mae'r gwasgedd yn gwthio'r piston/diaffram, gan arwain at ddadleoli mecanyddol;
Ar ôl methiant pŵer, mae'r falf solenoid yn cael ei hailosod, mae'r nwy yn cael ei ollwng, ac mae'r actuator yn dychwelyd i'r safle cychwynnol (dychwelyd y gwanwyn neu gyflenwad nwy gwrthdroi).
Dyluniad Strwythur Craidd
Adran Falf Solenoid
Math o Gorff Falf:
TEE DAU FINATE (2/3): Rheoli silindr actio sengl (cymeriant sengl + gwacáu).
Dau safle pum ffordd (2/5): Rheoli silindrau actio dwbl (cymeriant dwbl + gwacáu dwbl).
Modd Gyrru:
Gweithredu Uniongyrchol: Llif bach Gyriant uniongyrchol (ymateb cyflym, sy'n addas ar gyfer gweithrediad amledd uchel).
Peilot-weithredol: Newid â chymorth pwysau aer (llif mawr, senarios pwysedd uchel).
Dyluniad Arbennig:
Coiliau gwrth-ffrwydrad (ATEX Ardystiedig) ar gyfer amgylcheddau fflamadwy;
Defnydd pŵer isel (0. 5W ~ 1W) i ymestyn oes batri;
Botwm brys â llaw (gellir ei orfodi i newid y llwybr nwy rhag ofn y bydd pŵer yn methu).
Paru â'r actuator
Safon Rhyngwyneb: Yn cwrdd â manylebau ISO 15407 neu NFPA i sicrhau cysylltiad nwy cyflym.
Paru Llif: Rhaid i'r gwerth CV falf fodloni gofynion cyflymder yr actuator.

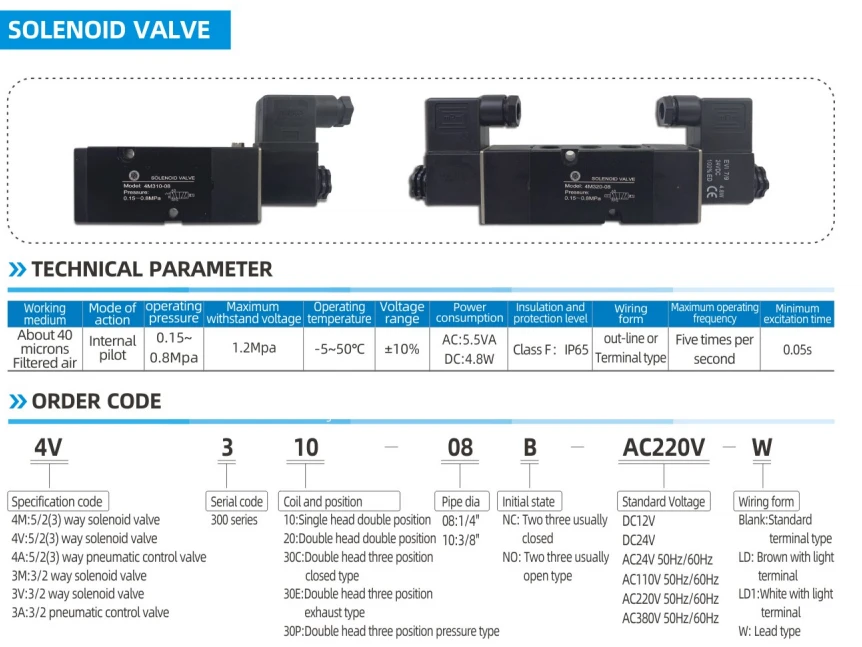

Paramedrau Perfformiad Allweddol
Cydnawsedd foltedd: DC 24V (a ddefnyddir yn gyffredin mewn diwydiant), AC 220V (senario pŵer uchel).
Amser Ymateb: Llai na neu'n hafal i 50ms (gall y falf cyflymder uchel gyrraedd 10ms, gan effeithio ar amledd yr actuator).
Ystod pwysau gweithio: {{{0}}. 2 ~ 1.0mpa (math cyffredinol), cefnogaeth falf pwysedd uchel 10MPA.
Dosbarth amddiffyn: IP65 (gwrth -lwch a gwrth -ddŵr) sy'n addas ar gyfer amodau gwaith llym.
Bywyd Beicio: Yn fwy na neu'n hafal i 10 miliwn o weithiau (dyluniad diwydiannol dibynadwyedd uchel).
Senarios cais nodweddiadol
Rheolaeth Awtomatig Falf:
Agor a chau falf bêl piblinell olew o bell;
Rheoli llif manwl gywir ar falfiau rheoleiddio mewn planhigion cemegol.
Gyriant Gweithredu Mecanyddol:
Clampio silindr clamp llinell gynhyrchu awtomatig;
Deunydd yn gwthio a gosod peiriannau pecynnu.
System Cyd -gloi Diogelwch:
Torri'r cyflenwad aer i ffwrdd yn gyflym yn ystod cau brys (ADC);
Cau falf tân argyfwng niwmatig.
