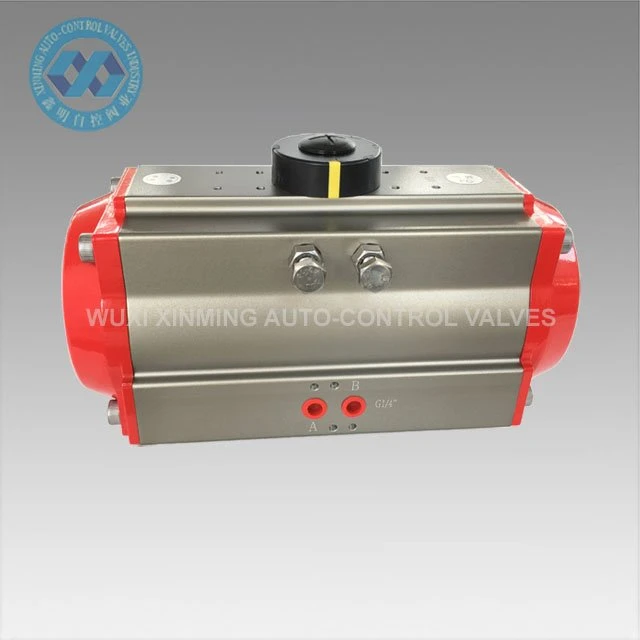

Actuator Rotari Niwmatig

Mae actiwadyddion cylchdro niwmatig yn defnyddio aer cywasgedig i gynhyrchu ynni gweithredu. Mae rhai wedi'u cynllunio ar gyfer rheoli falfiau o bell. Mae actiwadyddion cylchdro niwmatig yn wydn, yn darparu grymoedd uchel o'u cymharu â'u maint, a gellir eu defnyddio mewn amgylcheddau peryglus.

Anfon ymchwiliad

Disgrifiad

Manylion Cynnyrch:

Enw Cynnyrch	Actuator Rotari Niwmatig
Enw brand	Derbynnir XM ac OEM hefyd
Maint actuator	32mm-400mm
Ongl Rotari	0 gradd ~90 gradd (±5 gradd)
Ystod Tymheredd Gweithio	-20 gradd ~ +80 gradd (safonol) -40 gradd ~+80 gradd (tymheredd isel) -15 gradd ~ 150 gradd (tymheredd uchel)
Pwysedd cyflenwad aer	0.2 ~ 0.8 MPa, 10 MPa ar y mwyaf
Cysylltiad uchaf	VDI/VDE3845 NAMUR
Cysylltiad gwaelod	ISO 5211 a DIN 3337
Deunydd	Aloi alwminiwm
Strwythur	rac a phiston, rac deuol pistons
Triniaeth arwyneb corff actuator	caled-anodized
Lliw Cap Diwedd	du, du, glas tywyll, awyr las, coch, oren, gwyrdd, ac ati.
Ardystiad	CE, ATEX, SIL3, ISO9001: 2016

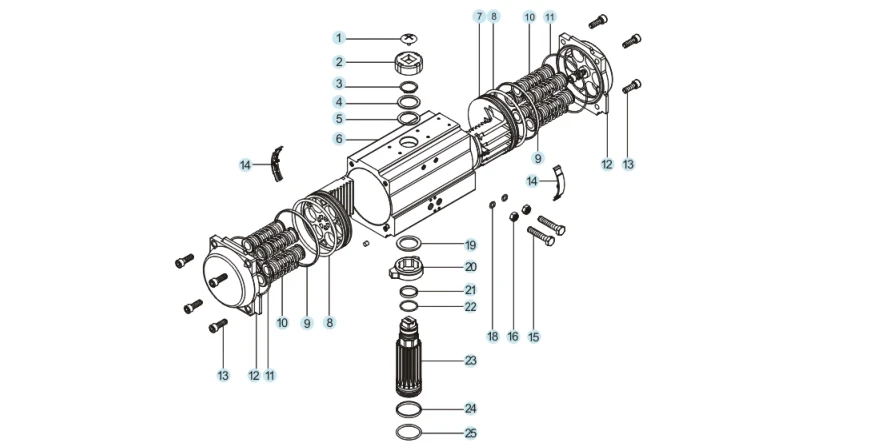

Rhannau sbâr a deunydd:

product-869-448

RHIF.	Rhan Sbâr	Nifer	Deunydd	Triniaeth gwrth-cyrydol	Deunydd dewisol
1	Sgriw dangosydd	1	Plastig peirianneg
2	Dangosydd	1	Plastig peirianneg
3	Cylchred	1	Dur di-staen
4	Golchwr	1	Dur di-staen
5	Gasged allanol	1	Tetrafluoro
6	Corff silindr	1	Aloi alwminiwm	Ocsidiad caled, ac ati.
7	Piston	2	Aloi alwminiwm	Ocsidiad caled	Dur di-staen
8	Piston O modrwy	2	NBR		VITON / rwber silicon
9	Dwyn piston	2	Plastig peirianneg
10	Cynulliad y gwanwyn	0-12	Dur gwanwyn	Dipio paent
11	Diwedd cap O ffoniwch	2	NBR		VITON / rwber silicon
12	Diwedd cap	2	Aloi alwminiwm	Gorchudd powdr, ac ati.
13	Diwedd bollt cap	8	Dur di-staen
14	Canllaw piston	2	Plastig peirianneg
15	Bollt addasadwy	2	Dur di-staen
16	Cnau sgriw addasadwy	2	Dur di-staen
17	Gwahanydd sgriw addasadwy	2	Dur di-staen		Dewisol
18	Modrwy sgriw O gymwysadwy	2	NBR		VITON / rwber silicon
19	Gasged mewnol	1	Plastig peirianneg
20	Cam	1	Dur aloi
21	Dwyn siafft uchaf	1	Plastig peirianneg
22	Siafft uchaf O fodrwy	1	NBR		VITON / rwber silicon
23	Piniwn	1	Dur aloi	Platio nicel / platio crôm	Dur di-staen
24	dwyn siafft is	1	Plastig peirianneg
25	Isaf siafft O cylch	1	NBR		VITON / rwber silicon

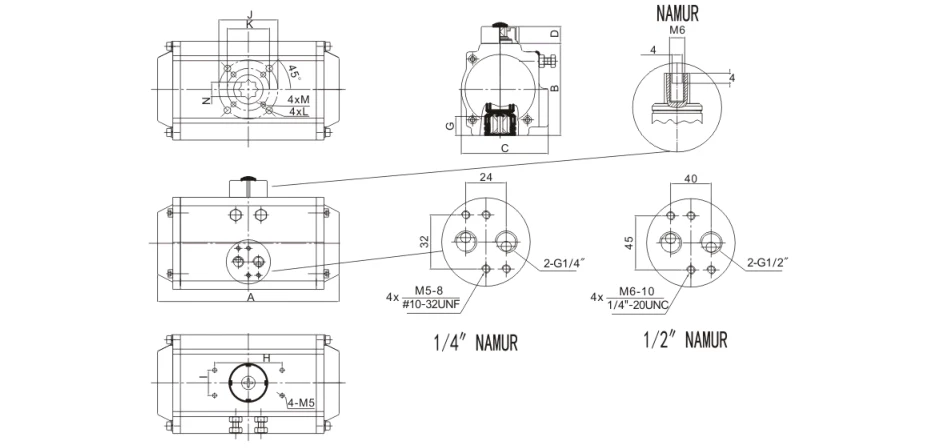

Diagram Dimensiwn:

product-929-448

Manylebau Cynnyrch:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Aer{0}}rhyngwyneb ffynhonnell
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM- 140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Mantais

1) Byddai'r holl rannau sbâr pwysig yn cael eu trin ag anodization caled i wella eu cryfder i raddau helaeth i sicrhau perfformiad da a bywyd dyletswydd.

2) Mae pob proses yn un-amser yn cael ei ffurfio gan CNC i sicrhau cywirdeb y broses a bywyd dyletswydd.

Cais

Gellir cymhwyso actiwadyddion cylchdro niwmatig i wahanol feysydd magnetig fflamadwy, cyrydol, llychlyd, cryf, ymbelydredd, dirgryniad, a chorydiad dan do neu awyr agored ac fe'u defnyddir yn eang mewn pŵer trydan, petrocemegol, meteleg, olew, nwy naturiol, trefi, adeiladau, a meysydd eraill. Diwydiant cemegol, puro olew, mwyngloddio, gweithfeydd pŵer, meteleg, adeiladu, meddygaeth, bwyd, nwy naturiol, ymchwil wyddonol, ac ati.

Gallu Cyflenwi

Gallu Cyflenwi: 10000 o unedau y mis, Actuator Rotari Niwmatig

Pacio a Chyflenwi

Manylion pacio:

1) Carton ar wahân gyda phacio ewyn y tu mewn

2) Achos pren haenog ar gyfer cludo cefnfor

3) Paled pren haenog ar gyfer cludo aer

Porthladd ymadael: Shanghai, China

Amser Arweiniol:

Nifer (Unedau)	1-50	51-1000	1001-10000	＞10001
Est. Amser (dyddiau)	Nwyddau mewn stoc	7	20	I'w drafod

Ein Gwasanaeth

1) Llinell gymorth 7x24 awr

2) Rheoli ansawdd llym

3) Ansawdd da am bris ffafriol

4) Ardderchog ar ôl-gwasanaeth

5) Cymorth technegol ar-lein

6) Amser dosbarthu cyflym

Amdanom Ni:

Wuxi Xinming Auto-control Valves Co., Ltd. specializes in manufacturing ISO9001-certified XM series pneumatic actuators and automatic control valves, compliant with ISO5211/DIN3337/VDI/VDE-3845/NAMUR standards. With advanced R&D capabilities and production facilities, our products serve diverse industries, including oil & gas, chemical, and power plants, embodying our commitment to "Technology First, Quality Excellence" through innovative solutions and reliable performance.

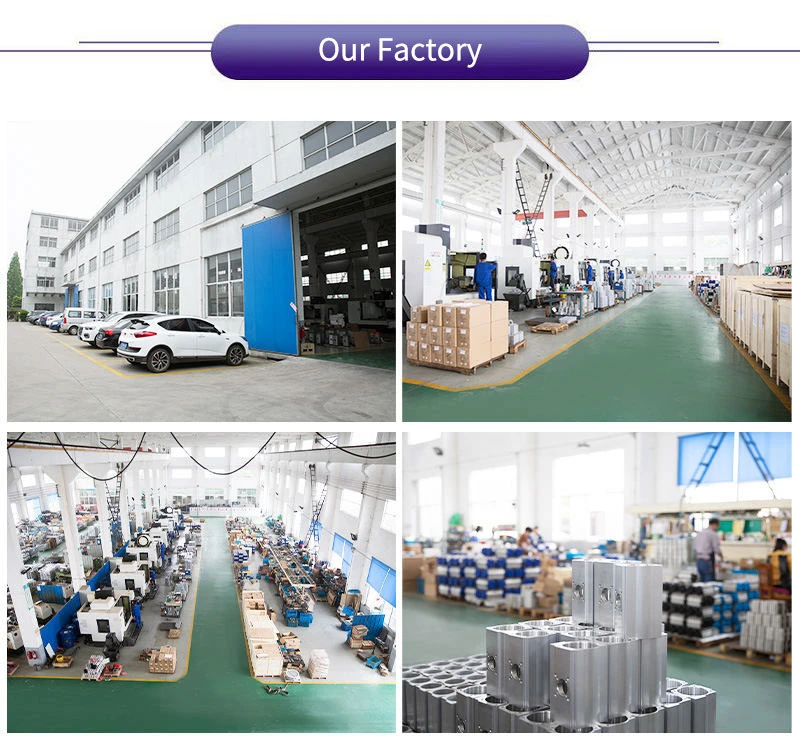

Our Factory
