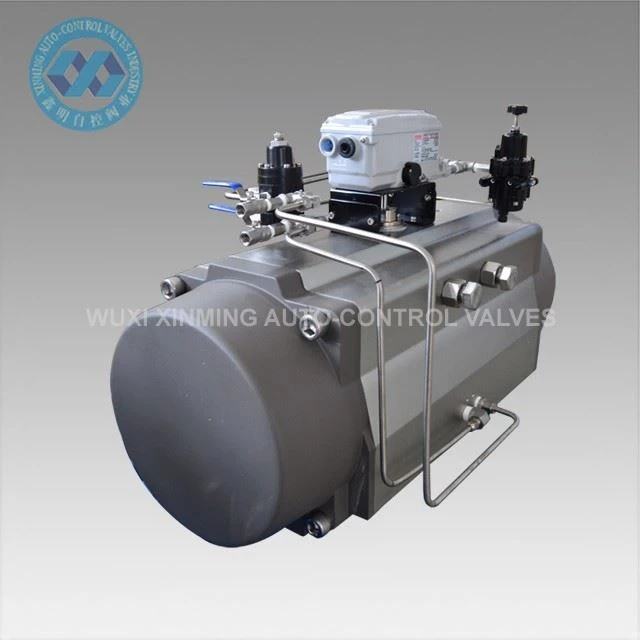

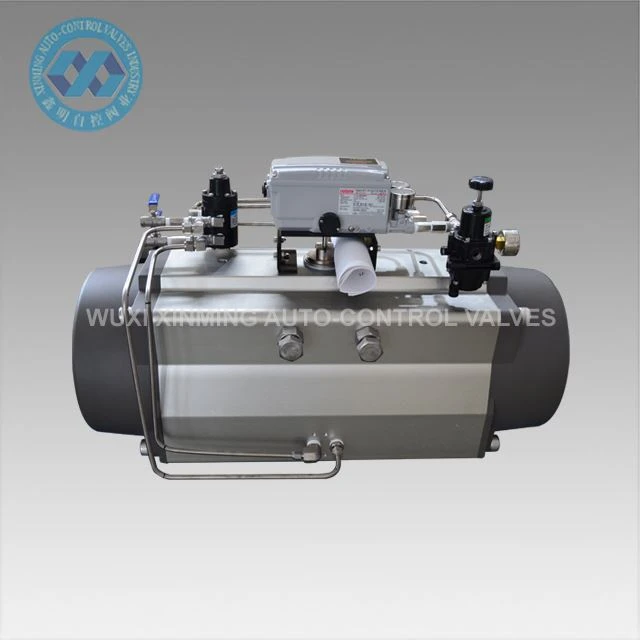

Trosolwg Cynnyrch
Mae'r Actuator Niwmatig Rack Actio Dwbl a Phinion wedi'i gynllunio ar gyfer awtomeiddio falfiau pêl-dro chwarter- a falfiau glöyn byw mewn systemau piblinell diwydiannol. Mae'n darparu rheolaeth niwmatig ddibynadwy ar gyfer gweithrediad falf 0 gradd -90 gradd ac mae'n gydnaws â rhyngwynebau mowntio safonol fel ISO 5211 a NAMUR VDI / VDE 3845.
Fe'i defnyddir yn eang mewn systemau awtomeiddio diwydiannol lle mae angen gweithredu falf sefydlog a safonol.
Paramedr Technegol
| Enw Cynnyrch | Actuator Rotari Niwmatig |
| Enw brand | Derbynnir XM, ac OEM hefyd |
| Maint actuator | 32mm-400mm |
| Ongl Rotari | 0 gradd ~90 gradd |
| Ystod Tymheredd Gweithio |
-20 gradd ~ +80 gradd (safonol) -40 gradd ~+80 gradd (tymheredd isel) -15 gradd ~ 150 gradd (tymheredd uchel) |
| Pwysedd cyflenwad aer | 0.2 ~ 0.8MPa, 10Mpa ar y mwyaf |
| Cysylltiad uchaf | VDI/VDE3845 NAMUR |
| Cysylltiad gwaelod | ISO 5211 a DIN 3337 |
| Deunydd | Aloi alwminiwm |
| Strwythur | rac a phiston, rac deuol pistons |
| Triniaeth arwyneb corff actuator | anodized caled |
| Lliw Cap Diwedd | du llwyd, du, glas tywyll, awyr las, coch, oren, gwyrdd, ac ati. |
| Ardystiad | CE, ATEX, SIL3, ISO9001: 2016 |
XM DWBL WEITHREDU NIWMATIG ROTARI ACTUATOR TABL TORQUE ALLBWN
|
Model |
Pwysedd aer mewnbwn (uned: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torque allbwn pwysedd aer (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Nodweddion
- Mae dyluniad rac actio dwbl a phiniwn yn sicrhau rheolaeth agor a chau aer sefydlog.
- 0 gradd – chwarter gradd 90 -allbwn tro ar gyfer falfiau pêl a falfiau glöyn byw.
- Mae strwythur piston rac deuol yn gwella cydbwysedd torque ac yn lleihau straen mecanyddol.
- Mae corff alwminiwm anodized caled yn darparu ymwrthedd cyrydiad mewn amgylcheddau diwydiannol.
- Mowntio NAMUR VDI/VDE 3845 ac ISO 5211 i'w gosod yn uniongyrchol heb addaswyr.
- Opsiwn tymheredd eang ar gyfer amodau gwaith safonol a llym.
- Addasiad OEM ar gael ar gyfer gofynion trorym, maint a lliw.
- CE, ATEX, SIL3, ISO9001 ardystiedig ar gyfer defnydd awtomeiddio diwydiannol.
Cais
- Awtomatiaeth falf bêl mewn piblinellau olew a nwy
- Rheoli falf glöyn byw mewn gweithfeydd trin dŵr
- Systemau rheoleiddio llif prosesu cemegol
- Systemau rheoli stêm a hylif peiriannau pŵer
- Llinellau cynhyrchu bwyd, diod a fferyllol
- Awtomatiaeth prosesau diwydiannol cyffredinol
Gallu Cyflenwi
Gallu Cyflenwi: 10000 o unedau y mis Actuator Rotari Niwmatig

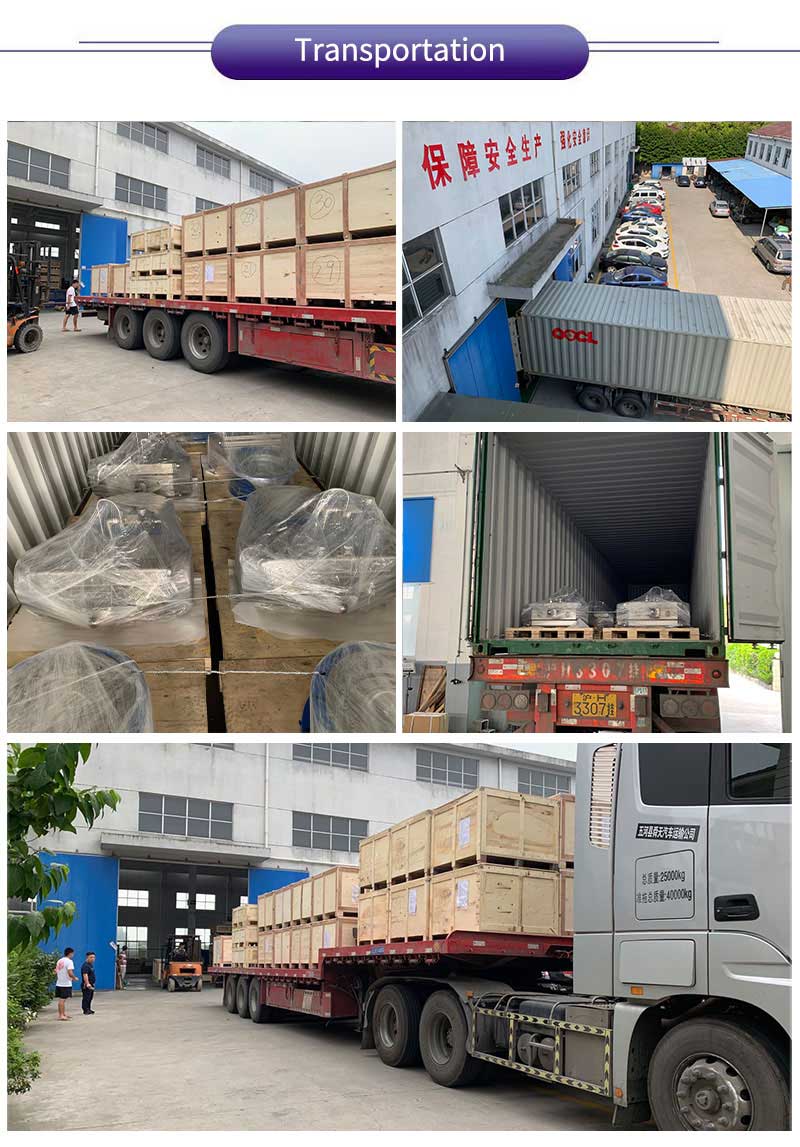

Pacio a Chyflenwi
Manylion pacio:
1). carton ar wahân gyda phacio ewyn y tu mewn
2). cas pren haenog ar gyfer cludo cefnfor
3). Paled pren haenog ar gyfer cludo aer
Porthladd ymadael: Shanghai, Ningbo, ac ati. Tsieina
Amser Arweiniol:
|
Nifer (Unedau) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Amser (dyddiau) |
Nwyddau mewn stoc |
7 |
20 |
I'w drafod |
